آلة لحام خزان الوقود الألومنيوم MIG الأوتوماتيكية





ماكينة لحام خزانات الالمنيوم

تُستخدم هذه المعدات في لحام جسم البرميل والغطاء النهائي لقطع العمل المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والأجسام الأسطوانية المعدنية الأخرى (والمربعة والبيضاوية على شكل D-، وما إلى ذلك). يتم التحكم في عملية اللحام عن طريق نظام تحكم رقمي ثلاثي المحاور-. تتم معالجة القالب بواسطة مركز المعالجة لتجنب الخدوش على السطح الخارجي عند تثبيت قطعة العمل. يعتمد جزء الضبط من شعلة اللحام على محرك متدرج ومسمار كروي، والذي يمكن ضبطه يدويًا-أثناء اللحام. تقليل كثافة عمل المشغل وضمان جودة اللحام. إنها تتكون بشكل رئيسي من السرير، هيكل المغزل، هيكل الرفع، الدعامة الهوائية، آلية تعديل شعلة اللحام، أداة تحديد المواقع، النظام الهوائي، مصدر طاقة اللحام، ونظام التحكم الكهربائي. يمكن لقطع العمل المختلفة ضبط المعلمات مباشرة على واجهة التشغيل، وتحتاج فقط إلى استدعاء البرنامج مباشرة أثناء الإنتاج. جودة الآلة بأكملها موثوقة، والمظهر جميل، ودرجة الأتمتة عالية. يمكن تحقيق اللحام الأوتوماتيكي لأشكال اللحام TIG و MIG. (يلزم وجود وحدة تغذية سلكية إضافية للحام TIG).





معدات لحام الخزانات

مادة اللحام	سبائك الألومنيوم والمغنيسيوم
نطاق طول التماس المحيطي الثنائي	300-2200 ملم أو على النحو المطلوب
نطاق سمك	2-4 ملم أو حسب الحاجة
سرعة اللحام	6-8 دقائق/قطعة
الطاقة الإجمالية للمعدات	25 كيلو واط
جهد إمداد الطاقة	380 فولت ± 10% 50 هرتز
ضغط الهواء المضغوط	(0.4-0.6) ميجا باسكال





آلة لحام خزانات الوقود المصنوعة من الألومنيوم



1. نظام تحديد الموضع (الأساسي)

• غراب الرأس وغراب الذيل: عادة ما يكون غراب الرأس عبارة عن وحدة قيادة نشطة مزودة بمحرك مؤازر -مدمج ومخفض دقة لتنظيم السرعة بدون خطوات. غراب الذيل عبارة عن آلية تثبيت مدفوعة، يتم تشغيلها بالهواء المضغوط، ويمكن أن تنزلق على طول قضبان التوجيه لاستيعاب خزانات الزيت ذات الأطوال المختلفة.
• ظرف/تركيبات خاصة: يتم تركيبه على غراب الرأس وغراب الذيل، ويستخدم للتثبيت الدقيق وتدوير قطعة العمل. بالنسبة لأشكال خزانات الزيت المصنوعة من الألومنيوم (الأسطواني، البيضاوي، المربع بزوايا مستديرة)، يتم عادةً تصميم شياق التمدد المملوء بالهواء-أو ظرف محيطي خاص لتوفير التثبيت الداخلي، مما يضمن التثبيت الآمن دون الإضرار بالجدار الداخلي للخزان والتحكم بشكل فعال في تشوه اللحام.



2. نظام اللحام

• آلية تغذية الأسلاك: مجهزة بوحدة تغذية سلكية مزدوجة المحرك- لضمان تغذية سلسة وموحدة لسلك لحام الألومنيوم، مما يمنع سلك الألومنيوم المرن من الانحناء أو الانسداد.
• شعلة اللحام: تستخدم شعلة لحام MIG -مبردة بالماء وذات تيار عالٍ- للتعامل مع التيار العالي المستمر المطلوب لحام الألومنيوم.
• مستشعر التتبع: وتتمثل وظيفته الرئيسية في مراقبة الموضع والاتجاه الدقيق لدرزة اللحام في الوقت الفعلي من خلال طريقة اكتشاف الاتصال باستشعار القرب. أثناء اللحام، فإنه يحدد تلقائيًا الانحرافات الناتجة عن تجميع قطعة العمل أو التشوه الحراري ويقوم على الفور بتغذية بيانات الموقع مرة أخرى إلى نظام التحكم. يقوم النظام بعد ذلك بضبط ارتفاع شعلة اللحام ديناميكيًا وفقًا لذلك، مما يضمن أن سلك اللحام يتتبع دائمًا ارتفاع اللحام بدقة.

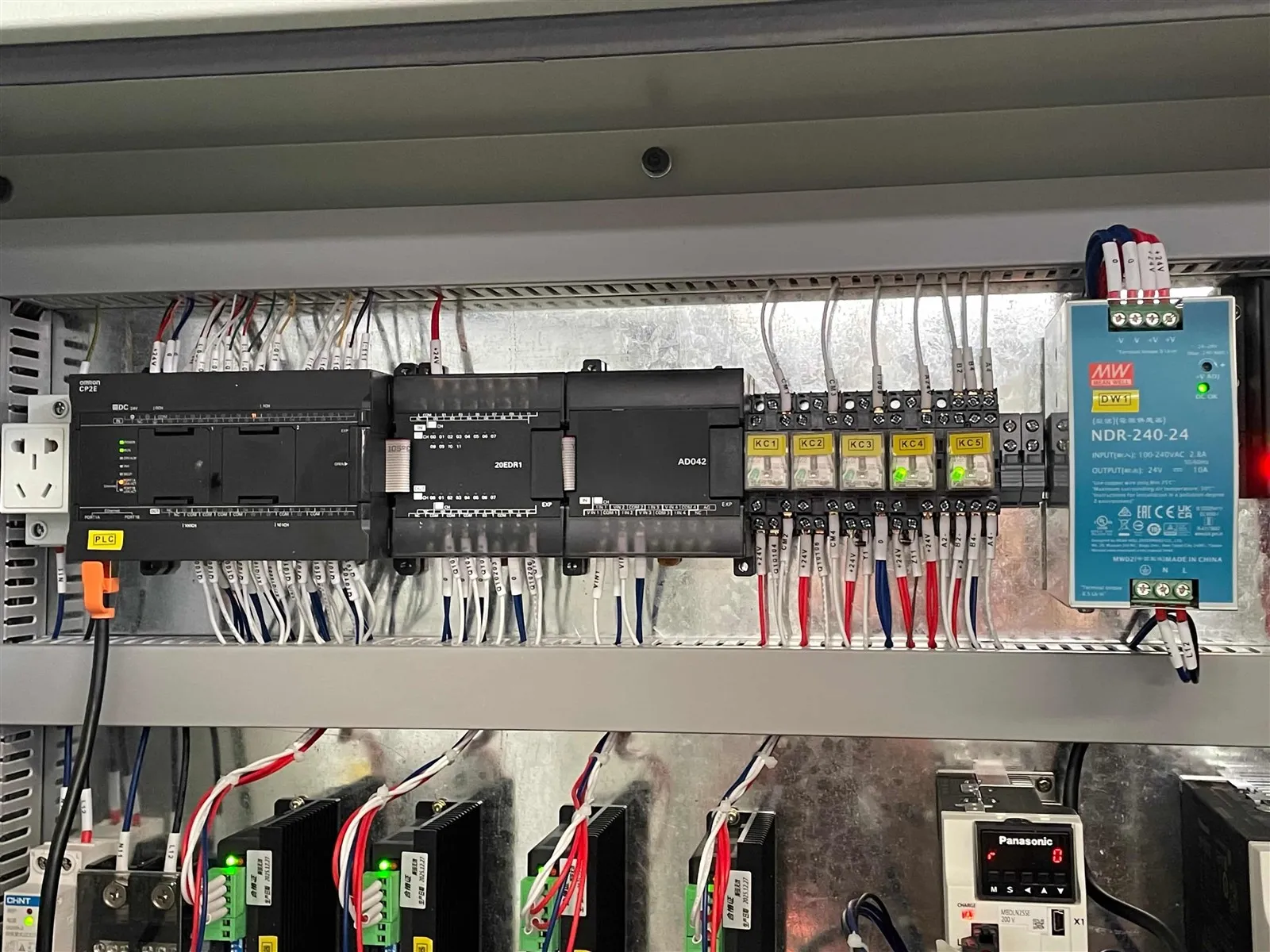

3. نظام التحكم الكهربائي

• الأساسية: تستخدم PLC (وحدة التحكم المنطقية القابلة للبرمجة) كمركز تحكم.
• واجهة الآلة البشرية (HMI): مجهزة بشاشة تعمل باللمس لإعداد وتخزين واستدعاء معلمات اللحام (مثل تيار اللحام، والجهد، وسرعة اللحام، وسرعة الدوران، وبدء القوس -لأعلى ونهاية-معلمات القوس-، وما إلى ذلك).
• الوظائف: ينسق ويتحكم في دوران محدد الموضع، وحركة شعلة اللحام، وبدء تشغيل مصدر طاقة اللحام -وإيقافه لتحقيق التشغيل (المرتبط). يتميز بتشخيص الأخطاء ووظائف عرض التنبيه.





4. آلية السفر (القنطرة أو الطاولة المتقاطعة)

يجب أن تتحرك شعلة اللحام على طول جسرية أو طاولة متقاطعة. يتم تشغيل هذا النظام عادةً بواسطة محرك مؤازر، والذي، من خلال التعاون بين التروس والبكرات المتزامنة، يدفع شعلة اللحام للتحرك في حركة خطية موحدة، مع السرعة المتزامنة مع دوران جهاز تحديد الموضع.

5. الاداءات





ماكينة لحام خزانات الألمنيوم الأوتوماتيكية

1. الصناعات الرئيسية: آلات البناء، الآلات الزراعية، السيارات، بناء السفن، معدات توليد الطاقة، ضواغط الهواء، إلخ.

2. قطع العمل النموذجية:

خزانات الوقود المصنوعة من سبائك الألومنيوم لمحركات الديزل والحفارات والرافعات والجرارات.

خزانات الزيت الهيدروليكي المصنوعة من سبائك الألومنيوم للأنظمة الهيدروليكية.

خزانات المبرد المصنوعة من سبائك الألومنيوم للمحركات.

أوعية أو أغلفة أخرى مماثلة من سبائك الألومنيوم ذات لحام محيطي أو مستقيم.
