آلة لحام التماس الدائرية الأوتوماتيكية TIG للوعاء



ماكينة لحام التماس الدائري الأوتوماتيكية

هذا الجهاز عبارة عن آلة لحام أوتوماتيكية بغاز التنغستن الخامل المحيطي (TIG) مصممة خصيصًا لأواني الطهي المستديرة والأسطوانية (مثل أواني الفولاذ المقاوم للصدأ، وأواني الألومنيوم، والأواني- ذات القاعدة المركبة).

يتم استخدامه بشكل أساسي في اللحام المحيطي لجسم الوعاء وقاعه (طبقة -مفردة أو قاع مركب)، ويمكن استخدامه أيضًا في لحام المسارات الدائرية مثل تجعيد حافة الوعاء وألواح تقوية أذن الوعاء. تعتمد المعدات دوران قطعة العمل ووضع تثبيت شعلة اللحام، جنبًا إلى جنب مع تكنولوجيا لحام الأسلاك الساخنة والباردة TIG، مما يضمن اللحامات الجميلة، وعدم المسامية، واللحام أحادي الجانب - مع تشكيل مزدوج الجوانب. إنها مناسبة للإنتاج الضخم في صناعات مثل أواني المطبخ، وبطانات الأجهزة، وأوعية الضغط.





آلة لحام التماس TIG الأوتوماتيكية للوعاء

قطر الشغل القابل للتطبيق	100 مم -600 مم (قابل للتخصيص)
ارتفاع الشغل القابل للتطبيق	50 مم -300 مم
مادة الشغل	الفولاذ المقاوم للصدأ (201/304/316)، الألمنيوم وسبائك الألومنيوم، الفولاذ الكربوني
سمك الشغل	0.6 مم - 3.0 مم (ألومنيوم أقل من أو يساوي 4.0 مم)
سرعة اللحام	0.2-5.0 دورة في الدقيقة (قابل للتعديل بدون خطوات)
طريقة تبريد شعلة اللحام	تبريد الماء (يوصى به 200 أمبير أو أعلى) / تبريد الهواء (أقل من 200 أمبير)
طاقة الإدخال المقدرة	3 فاز 380 فولت+10% 50 هرتز
القوة المقدرة	حوالي . 15-25 كيلو فولت أمبير (اعتمادًا على تكوين مصدر طاقة اللحام)
تيار اللحام	نبض التيار المتردد/المستمر 5A-400A
نظام التحكم	PLC + شاشة تعمل باللمس (وظيفة تخزين المعلمات القياسية)





آلة لحام التماس للبيع

• عمليات لحام جذابة من الناحية الجمالية: يؤدي قوس اللحام TIG المستقر وإدخال الحرارة المركزة إلى الحصول على نمط موحد لقشرة السمك- على سطح اللحام، ولا يتطلب أي طحن أو تلميع بسيط فقط.
• أتمتة عالية الكفاءة-: تتيح وظيفة ذاكرة PLC القياسية إمكانية استدعاء المعلمات عند تغيير أنواع الأوعية، مما يلغي الحاجة إلى التعديلات المتكررة.
• مناسبة للحام القاع المركب: يمكن إضافة نظام الأسلاك الساخنة لحل تحديات اللحام للقيعان المركبة من الألومنيوم (مثل الفولاذ المقاوم للصدأ + الألومنيوم + الفولاذ المقاوم للصدأ)، مما يقلل المسامية بشكل فعال.
• حماية السلامة: إنذار لدرجة الحرارة الزائدة-، تحت حماية -الجهد الكهربي/الجهد الزائد-التيار.





1. وظيفة هذه الأسطوانة هي توفير مساحة كافية للتحميل والتفريغ قبل اللحام، ووضع الأسطوانة بدقة عند خط اللحام بعد اكتمال التحميل، وبالتالي تحقيق اللحام الدقيق.

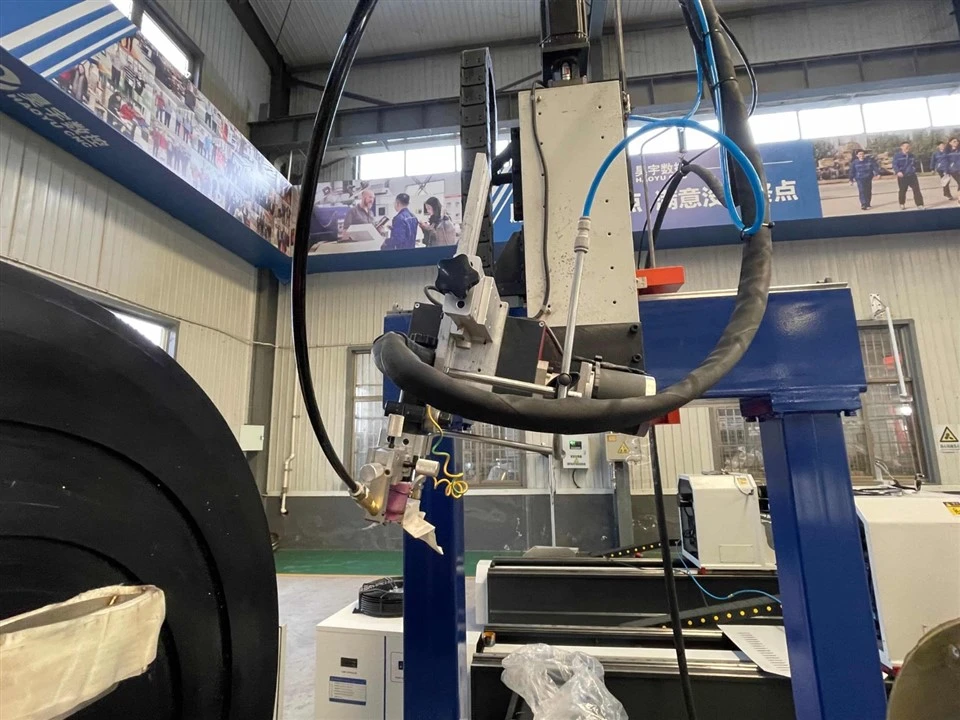

2. رأس اللحام مجهز بآلية التأرجح اليسرى - اليمنى وآلية الحركة اليمنى - للأسفل لتلبية احتياجات اللحام لأواني الطهي ذات الأحجام المختلفة. تعمل آلية التأرجح اليسرى- اليمنى على دفع شعلة اللحام إلى التأرجح بانتظام أفقيًا على طول عرض اللحام، مما يؤدي بشكل فعال إلى زيادة تغطية المنطقة المتأثرة بالحرارة-وتمكين-تشكيل اللحامات الأوسع لمرة واحدة، مما يؤدي إلى تحسين كفاءة اللحام وجودة الترسيب بشكل ملحوظ. آلية الحركة للأسفل - اليمنى مسؤولة بشكل رئيسي عن ضبط الوضع الرأسي لشعلة اللحام. يمكنها محاذاة الشعلة بدقة وفقًا للتغيرات في قطر أو ارتفاع قطعة العمل، مما يضمن أن قطب التنغستن يحافظ دائمًا على طول القوس الأمثل والزاوية مع لحام أواني الطهي، وبالتالي يتكيف مع قطع عمل اللحام ذات الأحجام المختلفة.



3. أثناء عملية اللحام، تتمثل وظيفتها في دفع جسم غراب الذيل للتحرك بسرعة وسلاسة محوريًا وفقًا لطول أواني الطهي أو موضع التثبيت من خلال تمديد الأسطوانة وسحبها، وبالتالي تحقيق دعم مرن وتحديد موضع لأدوات الطهي ذات المواصفات المختلفة. تعمل الطريقة التي يتم تشغيلها بواسطة الأسطوانة - على جعل غراب الذيل يتحرك بسرعة ويسهل التحكم فيه. يتم استخدامه عادةً مع صمام الخانق لتحقيق توقف مؤقت في نهاية الشوط، ولتحقيق ارتباط متشابك مع إجراءات التثبيت واللحام لأداة الآلة من خلال الإشارات الكهربائية، مما يضمن استقرار وكفاءة التثبيت لأدوات الطهي أثناء اللحام الدوار.



4.تستخدم مشاعل اللحام عادةً هيكلًا مبردًا بالماء-لتحمل الحرارة المتولدة أثناء اللحام المستمر، مما يضمن الاستقرار على مدار فترات طويلة. تم دمج آلية تثبيت قطب كهربائي التنغستن - عالية الدقة لضمان محاذاة القوس الثابتة وطول القوس أثناء دوران القوس فوق خط اللحام المحيطي لأدوات الطهي. بالنسبة لمواد تجهيزات المطابخ شائعة الاستخدام مثل الفولاذ المقاوم للصدأ والألومنيوم وسبائك الألومنيوم، يجب أن يأخذ تصميم شعلة اللحام أيضًا في الاعتبار حماية الغاز. تعمل بنية الفوهة المحسنة وقنوات تدفق الهواء على إنشاء درع وقائي مستقر للتدفق الصفحي، مما يمنع أكسدة اللحام بشكل فعال.



5. يعمل ظرف الظرف الموجود في صندوق المغزل بمثابة "قابض طاقة مركزي"، وتتمثل وظيفته الأساسية في تثبيت أواني الطهي بأقطار مختلفة بدقة من خلال حركة متزامنة شعاعية، مما يضمن أن مركز دوران قطعة العمل يتزامن مع محور المغزل. وهذا أمر أساسي لضمان دقة تشكيل اللحام. يعمل ظرف الظرف الموجود في غراب الذيل في المقام الأول بمثابة "دعم-متابعة،" حيث توفر حشواته تحميلًا محوريًا مسبقًا لمنع تشوه قطعة العمل وانزلاقها تحت درجات حرارة اللحام العالية، مع حماية الأسطح المصقولة للجدار الداخلي أو الجزء السفلي من أواني الطهي من علامات التثبيت أو الخدوش.

6. الاداءات





ماكينة لحام التماس الدائرية





1. عادة سوف نستخدم حالة الخشب الرقائقي التبخير للتغليف. بالنسبة لبعض الآلات الكبيرة، يمكننا استخدام لوح فولاذي وغطاء فيلم بلاستيكي. يتم طلاء جميع الآلات بطلاء أو زيت مضاد للصدأ قبل مغادرة المصنع.
2. يمكن أن تكون الحزمة حسب متطلبات العملاء
