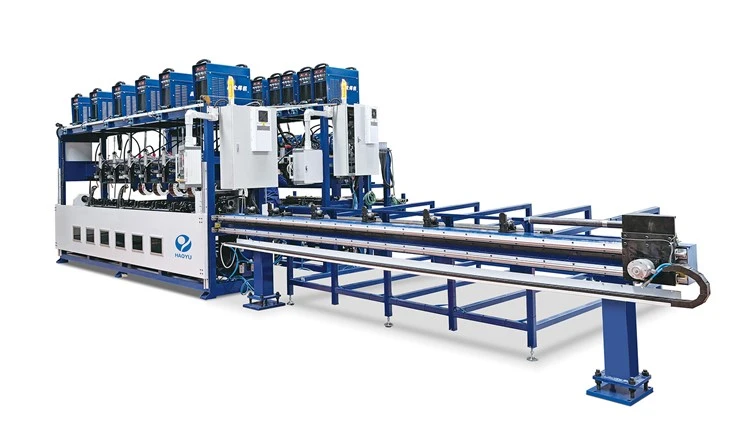

السقالات Cuplock سدادة دبوس آلة لحام أوتوماتيكية

1. وظيفة الجهاز

1. اللحام الأوتوماتيكي لدرزة الغرز بين الكوب السفلي وأنبوب السقالات على طاولة العمل A، قطعتين من التماس الطولي لدبوس السدادة على كلا الجانبين على طاولة العمل B

2. هناك منضدة عمل للقيام بعملية لحام مختلفة، طاولة العمل A وطاولة العمل B. طاولة العمل A تستخدم لحام الكوب السفلي على أنابيب السقالات، طاولة العمل B تستخدم لحام الجزء العلوي على أنابيب السقالات.

3. يتضمن نظام اللحام بأكمله مجموعتين من طاولة العمل A و B، ومجموعة واحدة من أقواس النقل لتوصيل منضدتي عمل، في البداية، لحام الأكواب السفلية على طاولة العمل A، ثم لحام دبوس السدادة على طاولة العمل B. بعد الانتهاء من اللحام على مرحلتين، ستصل السقالات النهائية تلقائيًا إلى طاولة التخزين التي تحتاج إلى إعداد العملاء.

4. هناك 18 مجموعة من شعلة اللحام: 6 مجموعات للأكواب السفلية للحام و12 مجموعة لدبوس سدادة اللحام. حتى أن هناك 18 مجموعة مصدر لحام، ولكنها تحتاج فقط إلى 12 مجموعة من مصدر طاقة اللحام، لأن طاولة العمل A (6 مجموعات من شعلة اللحام) وطاولة العمل B (12 مجموعة من شعلة اللحام) لا تعمل في نفس الوقت. لذلك بعد الانتهاء من اللحام على طاولة العمل A، ثم يمكن استخدام جميع مجموعات طاقة اللحام الـ 12 على طاولة العمل ب

5. هناك 12 مجموعة مصدر طاقة اللحام بالكامل. سيتحكم النظام تلقائيًا في إشارة وحدة تغذية الأسلاك ومصدر طاقة اللحام.

6. بعد لحام الكوب السفلي، يتم نقل أنبوب السقالات تلقائيًا من طاولة العمل A إلى طاولة العمل B وستستمر أنابيب السقالات في لحام دبابيس السدادة على آلة لحام طاولة العمل B

7. طريقة اللحام MAG مع وحدة تغذية الأسلاك من نوع الدفع

8. يمكن ضبط وضع اللحام والمواصفات مسبقًا وحفظها واسترجاعها عبر شاشة اللمس. أنها مريحة لتعديل المعلمة وتبديل الحالة. طول اللحام، إشعال القوس، وقت انتهاء القوس.

9. عملية اللحام

9.1 على طاولة العمل أ: قم بتحميل الكوب السفلي على الأدوات، وقم بتحميل أنبوب السقالات على طاولة التغذية، وقم بتحميل أنبوب السقالات تلقائيًا من خلال الأكواب السفلية.

9.2 قم بتثبيت نهاية أنبوب السقالة بواسطة ظرف دوار.

9.3 توريد غاز التدريع آلياً وآلية شعلة اللحام للوصول إلى موضع اللحام آلياً

9.4 6 طقم مشاعل لحام لحام 6 قطع أكواب سفلية تلقائيا.

9.5. سيقوم جهاز الدفع الدوار بدفع أنابيب السقالات الملحومة تلقائيًا إلى حامل الناقل والوصول إلى طاولة العمل B

9.6 6 سيتم لحام دبابيس السدادة الخاصة بالجهاز تلقائيًا.

9.7 بعد الانتهاء من اللحام على طاولة العمل B، سيقوم جهاز الدفع الدوار بدفع أنبوب السقالة إلى طاولة التخزين (يحتاج إلى إعداد المستخدم)

فيديو عمل لهذا النوع من الماكينات: مرحبًا بكم في الاشتراك في قناتي على Youtube لمشاهدة المزيد من مقاطع الفيديو في الوقت المناسب

2. التكوين الرئيسي

تتكون الماكينة من قاعدة الماكينة، ومخزون الرأس الدوار، وآلية غراب الذيل الهوائي، وآلية الدعم، وآلية تغذية وتعديل شعلة اللحام، ونظام التحكم الكهربائي، والنظام الهوائي، ومصدر طاقة اللحام.

قاعدة الآلة ملحومة بأنابيب مربعة شديدة التحمل وألواح فولاذية. لذلك يجب استخدام الفولاذ الثقيل للحفاظ على مستوى الشدة والخط المستقيم أثناء اللحام.

3. معلمات التقنية

4. قائمة تكوين طاولة العمل أ

5. قائمة تكوين طاولة العمل ب
