آلة لحام التماس الدائري المزدوج لمرشات المياه

1.يستخدم النظام تصميمًا تعاونيًا ثنائيًا-للشعلة. إحدى الشعلات عبارة عن شعلة TIG، تستخدم قطبًا كهربائيًا غير قابل للاستهلاك -وغازًا خاملًا للحماية لتحقيق لحام دقيق ونظيف وعالي الجودة-، ومناسب بشكل خاص للتطبيقات التي تتطلب أداء جماليًا وختمًا عاليًا. الشعلة الأخرى هي شعلة MAG، تتميز بتغذية الأسلاك المستمرة وحماية الغاز الخامل، وتوفر سرعات لحام سريعة وكفاءة ترسيب عالية، وهي مثالية للتطبيقات التي تتطلب قوة لحام عالية. يتم دمج الشعلتين وربطهما داخل النظام، مما يتيح اللحام التعاوني المتزامن لمواقع قطع العمل المختلفة أو نفس خط اللحام.

2. باعتبارها مكونًا هوائيًا موثوقًا به، فإن الأسطوانة مسؤولة بشكل أساسي عن تحديد الموضع والتثبيت السريع والدقيق لشعلة اللحام في اتجاه الشوط العمودي أو القصير-. يضمن هيكلها البسيط واستجابتها السريعة وضعًا نسبيًا مستقرًا بين شعلة اللحام وقطعة العمل أثناء اللحام. يتيح المحرك المؤازر، باعتباره قلب محرك عالي الدقة-، التحكم المبرمج الدقيق في دوران شعلة اللحام أو حركة التغذية الخطية من خلال نظام التحكم. إنها تمتلك أداء ممتاز لتنظيم السرعة وإمكانية تكرار الموضع، مما يضمن بشكل صارم توحيد سرعة اللحام واتساق مسار اللحام المحيطي.

3. هذه الآلة المتخصصة للحام المحيطي لرشاشات الماء مُجهزة بآليتين مستقلتين للتذبذب، مما يؤدي إلى تشغيل شعلة اللحام TIG وشعلة اللحام MAG على التوالي. تستخدم آلية التذبذب لشعلة اللحام TIG عادةً محركًا مؤازرًا عالي الدقة - مقترنًا ببرغي كروي دقيق، مما يسمح بضبط دقيق بدون خطوات لسعة التذبذب والتردد والموضع المركزي لتلبية المتطلبات الصارمة للمواد مثل الفولاذ المقاوم للصدأ لتشكيل اللحام وإدخال الحرارة. يتم تشغيل آلية التذبذب لشعلة اللحام MAG في الغالب بواسطة محرك مؤازر أو محرك متدرج -آلية قضيب، تتأرجح بسعة أوسع وسرعة مستقرة لضمان كفاءة الترسيب وتحسين مظهر اللحام. تم دمج كلتا الآليتين في نظام التحكم بالماكينة، مما يتيح البرمجة التعاونية والتحكم في الارتباط لمعلمات التذبذب وعمليات اللحام.

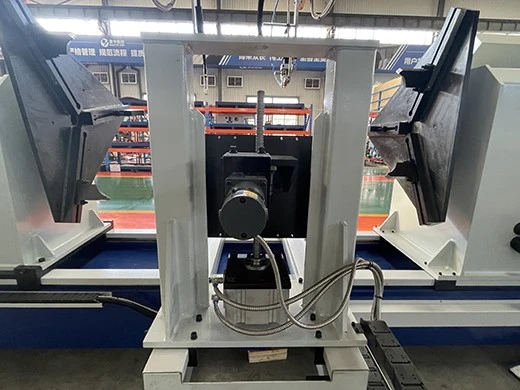

4. إطار دعم المواد لآلة اللحام ذات الحلقة المزدوجة - يعتمد تصميمًا متكاملاً، يجمع بين الأسطوانة والرافعة اللولبية الكهربائية لتشكيل نظام دعم مرن مستقر وموثوق. يحقق الجسم الرئيسي لإطار دعم المواد تحديد موضع سريع من خلال الأسطوانة، والتكيف مع احتياجات تحديد الموضع والتثبيت لقطع العمل ذات المواصفات المختلفة؛ وفي الوقت نفسه، يتم التحكم في وظيفة الرفع بواسطة الرافعة من خلال محرك لولبي دقيق، مما يسمح بضبط الارتفاع الدقيق لمستوى المليمتر - لضمان أن تكون قطعة العمل دائمًا في وضع العمل الأمثل أثناء عملية اللحام.

5. صندوق المغزل هو وحدة التثبيت والتغذية الرئيسية في آلة اللحام ذات الحلقة المزدوجة - هذه. يتم تشغيلها بواسطة أسطوانة، وتنزلق بسلاسة على سكة توجيه دقيقة. أثناء التشغيل، يتحرك صندوق المغزل نحو الطرف الثابت تحت ضغط الأسطوانة، وبالتالي تثبيت قطعة العمل ووضعها من جانب واحد. بعد التثبيت، يقوم محرك مؤازر مدمج في صندوق المغزل بتشغيل المغزل وقطعة الشغل المثبتة للدوران بدقة، والتعاون مع رأس اللحام لإكمال اللحام ذو الحلقة المزدوجة- ذو الجودة العالية. يحقق النظام بأكمله تثبيتًا وتحريرًا سريعًا وموثوقًا عبر الأسطوانات، بينما يضمن حاجز التوجيه الصلابة والاستقامة أثناء الحركة.

1. التحميل: يقوم المشغل بوضع قطعة العمل المراد لحامها على حامل الدعم المخصص.

2. تحديد المواقع والتثبيت: الضغط على مفتاح القدم يغلق تلقائيًا المشبك الهوائي، ويثبت قطعة العمل بدقة. بمجرد تثبيت قطعة الشغل، تقوم الأسطوانة بخفض رف الدعم، وفصلها عن قطعة الشغل.

3. بدء اللحام: حدد البرنامج المقابل على شاشة اللمس واضغط على زر البدء.

تنفيذ اللحام: تتحرك شعلة اللحام TIG/MAG إلى موضع اللحام وفقًا للتسلسل المبرمج مسبقًا-. يتم إصلاح الشعلة، وتدور الشغل. تعمل الشعلتان بشكل مستقل، حيث تعمل شعلة واحدة في كل مرة لإكمال اللحام المحيطي.

4. الإكمال والتفريغ: بعد اللحام، تعود الشعلة إلى موضعها الأصلي، ويستقبل حامل الدعم قطعة العمل المكتملة، ويتم فتح المشبك تلقائيًا. يقوم المشغل بإزالة قطعة العمل الملحومة.

ماكينة لحام مرشات المياه ذات الحلقة المزدوجة
