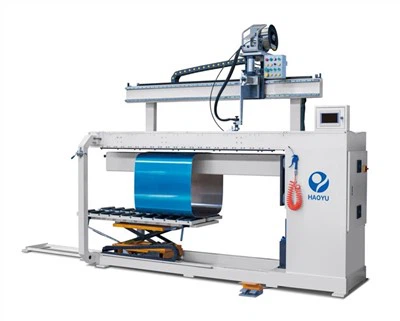

ماكينة لحام التماس المستقيم لمشعاع الألومنيوم
أكمل اللحام الأوتوماتيكي لأربعة لحامات مستقيمة على جانبي الرادياتير. مطلوب شعلة اللحام للخروج من مسار التماس اللحام، ويتم تشكيل التماس اللحام بشكل جميل وموحد. في الوقت نفسه، يمكنها ضمان الاستقرار وقابلية التعديل الواسعة لمواصفات اللحام، وآلة اللحام مرنة وبسيطة وموثوقة في الأداء.
الوصف
رادياتو الألومنيومص آلة لحام التماس المستقيم
I. الوصف
ماكينة لحام التماس المستقيم للرادياتير هي آلة لحام آلية مصممة خصيصًا لتصنيع قلوب الرادياتير. وتتمثل مهمتها الأساسية في لحام جدار الأنبوب المعدني (عادةً من الألومنيوم أو النحاس) للأنبوب الحراري بسرعة عالية ودقة عالية على طوله، مما يشكل خطًا مستقيمًا مغلقًا، وبالتالي ضمان إحكام وقوة أنبوب الحرارة.
II. إجراءات العمل
التغذية اليدوية ← تحديد موضع قطعة العمل وتثبيتها ← يسير الرأس بسرعة إلى نقطة بداية خط اللحام، ويسقط بسرعة ← يرسل غاز التدريع ← قوس البداية ← تسير شعلة اللحام يسارًا ويمينًا بشكل منفصل ← تصل إلى الطول المحدد ← توقف القوس ← يوقف الغاز الواقي ← يتحرك الرأس بسرعة العودة إلى نقطة بداية خط اللحام وارفعه بسرعة في نفس الوقت ← اقلب هوائيًا ← عندما تكون شعلة اللحام في مكانها بسرعة يسقط → يرسل غاز التدريع → يبدأ القوس → تسير شعلة اللحام يسارًا ويمينًا → تصل إلى الطول المحدد → يسحب القوس → يوقف غاز التدريع → ترفع شعلة اللحام بسرعة وتتحرك بسرعة إلى الموضع الأصلي → التفريغ اليدوي، انتهى اللحام.
III. المعلمات الفنية
رادياتو الألومنيومص آلة لحام التماس المستقيم
|
الطول المطبق |
الحد الأقصى 1000 مم |
|
سرعة لحام الشعلة |
0.2-2 م/دقيقة، ستبليس |
|
مسدس اللحام يعيد سرعة السكتة الدماغية الفارغة |
4 م/دقيقة، ستبليس |
|
مسافة الرفع الهوائية لمسدس اللحام |
200 ملم |
|
قطعة العمل التوجه السكتة الدماغية |
100 ملم |
|
يمكن تعديل الضغط والتدفق لأسطوانة دفع قطعة العمل، ويمكن تعديل الضربات اليسرى واليمنى. |
|
|
ارتفاع قابل للتعديل للقوس الأوسط |
80 مم (الشوط الأمامي والخلفي قابل للتعديل) |
|
قم بزيادة الوضع الخام الأيسر والأيمن لتركيب قطعة العمل، قابل للتعديل وفقًا لعرض قطعة العمل. |
|
|
تعديل صعودا وهبوطا لمسدس اللحام |
100 ملم |
|
التعديل الأمامي والخلفي لمسدس اللحام |
100 ملم |
|
زاوية الدوران لطاولة العمل |
180 درجة |
IV. هيكل المعدات
تتكون الآلة الخاصة من إطار ورأس لحام وآلية سير طولية للرأس وآلية تحديد موضع قطعة العمل وآلية دوران هوائية وآلية رفع هوائي بمسدس لحام ونظام تحكم كهربائي ومصدر طاقة لحام.
1. رئيسي Fرامى
يعتمد جسم الآلة على سرير ملحوم، ويتم معالجة المستوى العلوي، ويتم وضع الشعاع. تتم معالجة كلا الجانبين وأعلى العارضة، ويتم تثبيت حواجز التوجيه الخطية وآليات الجريدة والترس على التوالي. تم تركيب مجموعتين من رؤوس اللحام وأنظمة القيادة الكهربائية المستعرضة الخاصة بها على العارضة.
2. آلية المشي مدفوعة برأس الآلة بشكل عرضي
هناك مجموعة من آلية المشي. يقوم محرك سيرفو AC ومخفض السرعة بتشغيل مجموعتين من رؤوس اللحام للسير عبر آلية النقل من أجل لحام اللحامات المستقيمة على جانبي قطعة العمل. يتم التحكم في المحرك بواسطة محرك متغير التردد AC لتحقيق تنظيم السرعة بدون خطوات.
3. آلية الرفع الهوائية لمسدس اللحام
يتم تشغيل شعلة اللحام بواسطة الأسطوانة ويتم توجيهها بواسطة سكة التوجيه لتحقيق عملية التحضير واللحام لشعلة اللحام. يتم تثبيت آلية الرفع على طاولة الضبط المنزلقة اليمنى واليسرى، والتي يمكن تعديلها وقفلها وفقًا لعرض قطعة العمل. تم تجهيز مسدس اللحام بآلية الضبط الدقيق -الأبعاد-ثلاثية الأبعاد وتعديل الزاوية، وهو أمر مناسب لمسدس اللحام لمحاذاة خط اللحام.
4. آلية لقط وتحول الشغل
آلية القلب: يتم دعم آلية القلب بواسطة قوسين، متصلين بعمود الدوران الخاص بها بواسطة عارضة لوحة منحنية ثابتة، مدفوعة بواسطة أسطوانة، ويتم تشغيلها بواسطة رف وترس لتحقيق التقليب. الطرف الآخر مزود بآلية تصحيح التقليب الهوائي لضمان دقة درجة التقليب 180 درجة.
يتم تثبيت قطعة العمل على منصة الدوران مع أداة تثبيت في مركز الدوران. يتم تزويد المركز بدبوس تحديد المواقع لتحديد المواقع. يتم تزويد الجانب الآخر بموضع الدبوس وأسطوانة الدفع. من خلال الدوران 180 درجة لمنصة الدوران، يتم تحقيق اللحام المستقيم لأربعة لحامات لقطعة العمل.
5. تأثير عرض الصورة
V.Vedio للرجوع اليها
رادياتو الألومنيومص آلة لحام التماس المستقيم
