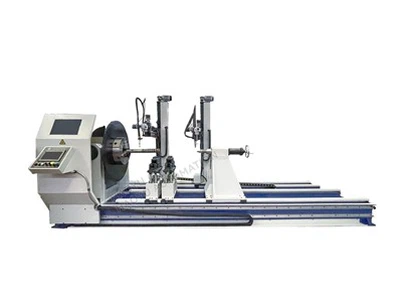

آلة لحام شفة الأنابيب الآلية MAG الآلية



آلة لحام التماس الدائرية الروبوتية

1.آلية تحديد المواقع التي تعتمد على الأسطوانة -.



تم تجهيز غراب الذيل بنظام تحديد موضع دوار، والذي يستخدم آلية تحديد موضع -أسطوانة دقيقة. تتمثل الوظيفة الأساسية لهذه الآلية في تمكين التبديل السريع لأوضاع تشغيل غراب الذيل: عندما تتطلب عملية اللحام بقاء قطعة العمل ثابتة، يصدر نظام التحكم أمرًا لقيادة قضيب مكبس الأسطوانة للدفع للأعلى بسرعة. يتم تصميم طرف قضيب المكبس عادةً باستخدام دبوس أو مفتاح تحديد موقع -عالي القوة، ومقاوم للتآكل-، والذي يتم إدخاله بدقة في الفتحة المقابلة أو مسار المفتاح المحدد مسبقًا- على المكونات الدوارة لغراب الذيل، مما يشكل تشابكًا ميكانيكيًا صلبًا. هذا النوع من القفل - يزيل بشكل فعال حرية الدوران، مما يضمن بقاء غراب الذيل وقطعة العمل ثابتة تمامًا أثناء اللحام، مما يوفر مرجعًا ثابتًا للحام الآلي ويضمن إلى حد كبير المحورية وجودة اللحام للحام المحيطي للشفة. عندما يكون من الضروري استئناف الدوران، تسحب الأسطوانة دبوس تحديد الموقع، ويمكن بعد ذلك تدوير غراب الذيل بحرية بواسطة محرك الدفع. تم تجهيز ظرف الظرف أيضًا بجهاز محرك أسطواني ووظائف مماثلة. ومع ذلك، على عكس السابق، تم تركيب جهاز أسطوانة هيدروليكية هنا. والغرض منه هو: عندما يتم إدخال الدبوس الموجود أعلى قضيب المكبس في الفتحة المقابلة في ظرف الظرف، فإن الأسطوانة الهيدروليكية تدفع الدبوس للتدوير، وبالتالي التحكم في تثبيت وفك ظرف الظرف. يمكن تخصيص التركيب وفقًا لمتطلبات العملاء.



2. غراب الذيل المتحرك



يتم تثبيت غراب الذيل على قضيب توجيه دقيق على جسم الآلة، وتأتي القوة الدافعة الأساسية له من أسطوانة عالية الأداء-. أثناء دورة اللحام الآلي، تعمل الأسطوانة وفقًا للتعليمات المبرمجة، مما يدفع غراب الذيل بأكمله إلى الانزلاق بسلاسة على طول حاجز التوجيه، وتثبيت تركيبات الأنابيب وتجميعات الحافة بشكل موثوق ليتم لحامها، مما يضمن صلابة عالية للغاية في تحديد الموضع والتركيز أثناء اللحام. بعد الانتهاء من اللحام، تقوم الأسطوانة بعكس اتجاهها، ويتم تحرير غراب الذيل على الفور ويعود إلى موضعه الأصلي، مما يسهل إزالة قطعة العمل بسرعة وتثبيت قطعة العمل التالية.



3. الإطار الداعم



تم تصميم الداعم خصيصًا لقطع العمل الأسطوانية. يتميز جسمها الرئيسي بهيكل ثابت على شكل V-، يدعم ويوضع بشكل موثوق تركيبات الأنابيب والفلنجات. يتم تثبيت بكرات ذات مقاومة منخفضة - في الجزء العلوي من الحامل، مما يسمح بضبط قطعة العمل بسهولة على وضعها الأمثل قبل اللحام. علاوة على ذلك، يمكن تعديل الارتفاع الإجمالي للحامل بمرونة ودقة يدويًا عن طريق تدوير عجلة يدوية، والتكيف بسرعة مع قطع العمل ذات الأحجام المختلفة والتعاون بشكل فعال مع عمليات اللحام الآلية.



4. صندوق المغزل



يعمل المحرك المؤازر على تشغيل المغزل، مما يضمن التحكم الدقيق في الدوران أثناء اللحام لتلبية متطلبات عملية اللحام الصارمة. توفر اللوحة الموصلة مسارًا مستقرًا وموثوقًا لتيار اللحام من خلال الاتصال المنزلق، مع السماح بالتنشيط المستمر للمغزل أثناء الدوران، مما يضمن استمرارية واستقرار قوس اللحام.

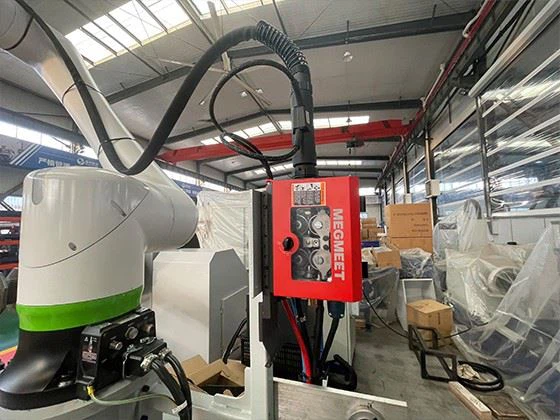

5. أنظمة الروبوت الصناعية



تم تركيب جسم الروبوت على سكة توجيه خطية قوية ويتم التحكم فيه بدقة بواسطة محركات مؤازرة. تستجيب المحركات المؤازرة للأوامر بسرعة وسلاسة، مما يدفع الروبوت إلى التحرك بدقة على طول حاجز التوجيه إلى محطة عمل اللحام المعدة مسبقًا. يعمل هذا التصميم على توسيع نطاق عمل الروبوت بشكل كبير، مما يتيح تحديد المواقع بشكل مستمر ودقيق لمواقع لحام الفلنجات المتعددة.



6. محطة الشعلة واضحة



يستخدم في المقام الأول للتنظيف الآلي وصيانة مشاعل اللحام. عادةً ما يتم دمج محطة العمل هذه ضمن نطاق عمل الروبوت. بعد الانتهاء من مدة لحام معينة أو للصيانة الروتينية، يقوم الروبوت تلقائيًا بنقل شعلة اللحام إلى محطة التنظيف. وتشمل وظائفها الأساسية ما يلي: قطع سلك اللحام بدقة باستخدام آلية قطع السلك- للتخلص من البقايا الكروية عند طرف اللحام؛ حماية الجزء الداخلي للفوهة عن طريق رش زيت السيليكون أو عامل مضاد للتناثر-؛ وإزالة رذاذ اللحام الملتصق داخل الفوهة وخارجها باستخدام فرشاة تنظيف أو مكشطة هوائية.

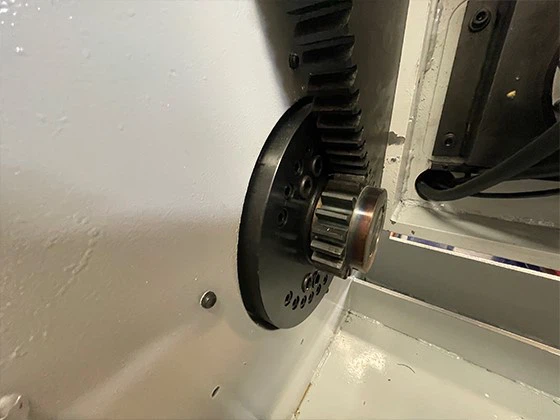

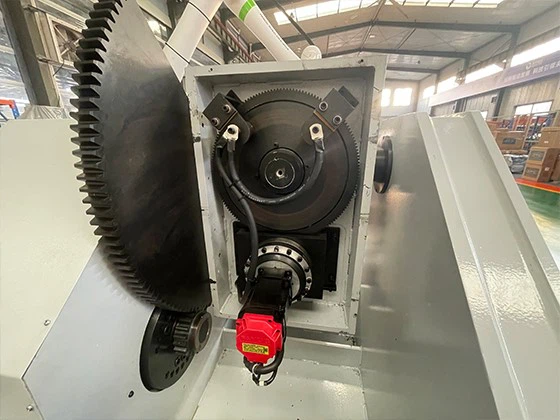

7. آلية التقليب



تستخدم هذه الآلية محركًا مؤازرًا كمصدر للقيادة، مما يضمن -دقة عالية وتحكمًا قابلاً للبرمجة في سرعة الدوران والموضع الزاوي. يتكون نظام النقل الخاص بها من زوج من التروس، أحدهما كبير والآخر صغير. عادة، يتم تركيب الترس الصغير على عمود إخراج محرك سيرفو باعتباره ترس القيادة، بينما يتم توصيل الترس الكبير بالطاولة الدوارة أو التركيب الذي يحمل قطعة العمل. يعمل تصميم زوج تروس التخفيض هذا على تضخيم عزم دوران خرج محرك سيرفو بشكل فعال لتلبية متطلبات إمالة قطع العمل الثقيلة، مع ضمان أيضًا سلاسة ودقة تحديد موضع الحركة الدورانية لقطعة العمل.





ماكينة لحام شفة أنابيب الفولاذ المقاوم للصدأ MAG مع روبوت

1. التحميل والتثبيت: يقوم المشغل برفع أو وضع مجموعة شفة -الأنبوب الملحوم- الموضعية على أداة تثبيت الماكينة الخاصة ويقوم بتنشيط التثبيت الهوائي أو الهيدروليكي.



2. اختيار/استدعاء البرنامج: حدد البرنامج المطابق لنموذج قطعة العمل على واجهة HMI (أو استخدم التعرف التلقائي).



3. اللحام الآلي:

• يبدأ النظام. يقوم محدد الموضع بتدوير قطعة العمل إلى موضع البداية.
• تتحرك شعلة الروبوت/اللحام إلى نقطة الإشعال القوسي.
• يبدأ اللحام التلقائي (عادةً لحام متعدد-طبقات ومتعدد-تمرير). يدور جهاز تحديد الموضع بشكل مستمر وبسرعة ثابتة، وقد تتأرجح شعلة اللحام.
• يكتمل اللحام. ينطفئ القوس، وتعود شعلة اللحام إلى الوضع الآمن.



4. التفريغ: يتم تحرير الوحدة، ويقوم المشغل بإزالة قطعة العمل الملحومة.





معدات لحام التماس الدائري للأنبوب الأوتوماتيكي

• صناعة البتروكيماويات: خطوط أنابيب الضغط، وتجميعات الصمامات والشفة.
• بناء السفن: أنظمة مياه الصابورة، وأنابيب الحماية من الحرائق مسبقة الصنع.
• مراجل الطاقة الكهربائية: تجهيزات رأسية، تجهيزات اقتصادية.
• الهندسة البلدية: خطوط أنابيب معالجة المياه ذات القطر الكبير-، والمكونات الهيكلية الفولاذية.











1. عادة سوف نستخدم حالة الخشب الرقائقي التبخير للتغليف. بالنسبة لبعض الآلات الكبيرة، يمكننا استخدام لوح فولاذي وغطاء فيلم بلاستيكي. يتم طلاء جميع الآلات بطلاء أو زيت مضاد للصدأ قبل مغادرة المصنع.
2. يمكن أن تكون الحزمة حسب متطلبات العملاء.





• مدة الدفع: 30% T/T مقدمًا مع أمر الشراء، ويجب تصفية الرصيد قبل التسليم
• وقت التسليم: 45 يومًا بعد استلام الدفع مقدمًا
• الضمان: 12 شهرًا للجهاز بأكمله
