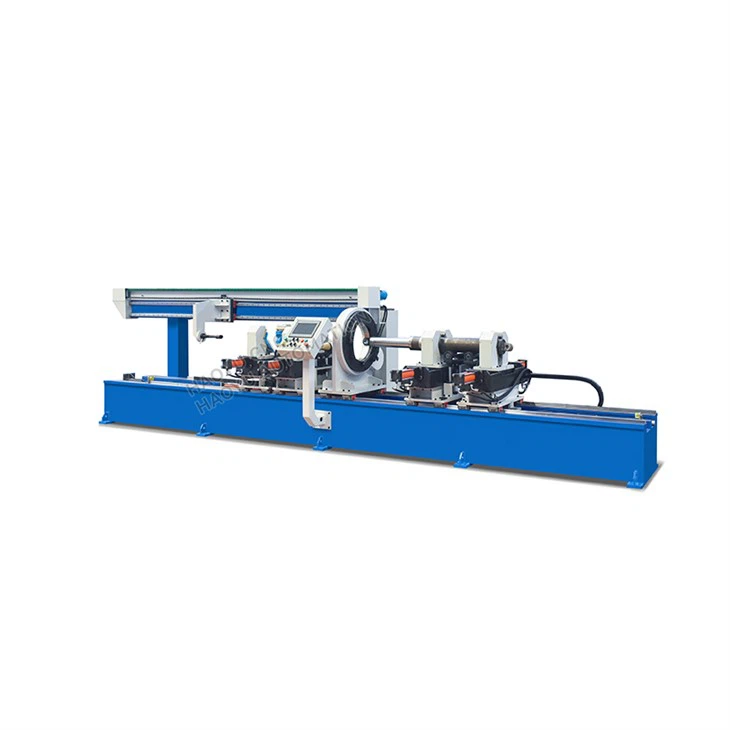

آلة تفكيك وتجميع الأسطوانة الأفقية الأوتوماتيكية





• الشكل الأساسي: يتم عادةً وضع الجسم الرئيسي للمعدات بشكل أفقي. يتم تجميع أسطوانة الأسطوانة، وقضيب المكبس، وغطاء التوجيه، والمكونات الرئيسية الأخرى للأسطوانة الهيدروليكية بشكل أفقي، بما يتوافق مع حالة العمل الفعلية للأسطوانة.
• الوظيفة الأساسية: من خلال هيكل ميكانيكي دقيق، محرك أسطوانة هوائي أو هيدروليكي أو كهربائي مؤازر، جنبًا إلى جنب مع أجهزة الاستشعار ونظام PLC (وحدة التحكم المنطقية القابلة للبرمجة)، فإنه يكمل تلقائيًا سلسلة من الإجراءات مثل تحديد موضع المكونات، والضغط، والتشديد، والفحص.
• الغرض من التصميم: حل مشكلات مثل كثافة اليد العاملة العالية، والكفاءة المنخفضة، والاتساق الضعيف (على سبيل المثال، تلف موانع التسرب بسهولة أثناء التثبيت، وعزم الدوران غير المتساوي)، ومخاطر السلامة (التعامل مع الأسطوانة الهيدروليكية للخدمة الشاقة) المرتبطة بالتجميع اليدوي.





القطر الخارجي للاسطوانة	ماكس 380 ملم
السكتة الدماغية (أقصر حجم حالة مغلقة للأسطوانة)	550 ملم
أطول طول لحالة إغلاق الأسطوانة	2500 ملم
أطول اسطوانة حجم الدولة الموسعة	5000 ملم
متطلبات عزم دوران البراغي للأسطوانات من النوع -المثبتة بمسامير	3700 نيوتن متر، والتي يمكن ضبطها.
قوة	تيار متردد 380 فولت ±10%، 50 هرتز
ضغط الهواء	0.5 ~ 0.7MPa.

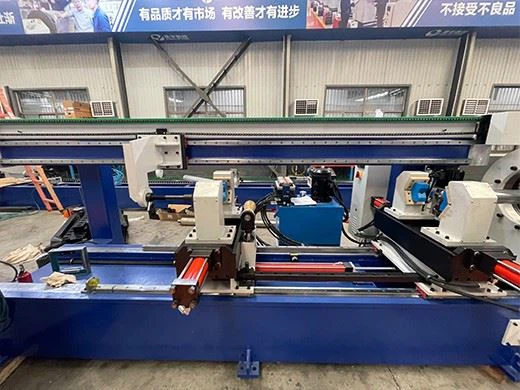

تتضمن آلة تفكيك وتجميع الأسطوانة الهيدروليكية الأفقية النموذجية عادةً الأنظمة التالية:

• الإطار والسرير:

هيكل فولاذي قوي يوفر مرجعًا ثابتًا ومستويًا للماكينة بأكملها.





• آلية وضع وتثبيت الأسطوانة وقضيب المكبس:

يستخدم لتثبيت الأسطوانة أو قضيب المكبس بدقة، مع الحفاظ على قضيب المكبس والأسطوانة في وضع محوري. وهي تتضمن عادةً كتل V- أو مشابك مخصصة، ويتم تشغيل آلية التثبيت بواسطة أسطوانة هيدروليكية. وبدلاً من ذلك، يتم أيضًا تشغيل آلية تثبيت قضيب المكبس بواسطة أسطوانة هيدروليكية للتحرك على طول سكة التوجيه، مما يؤدي إلى تحريك قضيب المكبس إلى الموضع الداخلي للأسطوانة.

• آلية الشد:

مفتاح ربط مؤازر - يستخدم لربط مسامير الغطاء الطرفي، وموصلات منافذ الزيت، وما إلى ذلك، مع التحكم الدقيق في عزم الدوران.





• آلية الضغط-المناسبة

يستخدم محركًا هيدروليكيًا لدفع قضيب المكبس. واستنادًا إلى القيم المحددة، يقوم المحرك الهيدروليكي بدفع قضيب المكبس إلى موضع محدد مسبقًا لإكمال التجميع.





ماكينة تجميع الاسطوانات الهيدروليكية







السؤال 1: كيف يمكن معرفة ما إذا كانت الخيوط متقاطعة؟ هل هناك أي طريقة لمنع الترابط المتقاطع؟

إجابة:في حالة حدوث اختلال، سيزداد عزم الدوران. إذا كان عدد الدورات غير كاف، فسوف تكتشف الماكينة أنه تم تجاوز عزم الدوران المحدد، ثم تتوقف الماكينة، وتطلق إنذارًا. تكتشف الآلة كلاً من عزم الدوران واللفات.



السؤال 2: أعتقد أننا بحاجة إلى التحكم في سرعة الدوران لشد الغدة عن طريق التحرك ببطء في البداية ثم الإسراع ثم التباطؤ مرة أخرى لعزم الدوران النهائي. هل هذا ممكن؟

إجابة:لدينا -ميزة تسريع مضمنة في البرنامج، ولكن لا يمكن للعملاء تعديلها؛ في الواقع، فهو يتسارع من سرعة بطيئة. فيما يتعلق بالسرعة المنخفضة في اللفات القليلة الماضية، يتم إصلاح السرعة المنخفضة عن طريق البرنامج، ولضمان عزم دوران ثابت أثناء إكمال قطعة العمل، لا نسمح للعملاء بضبط هذه السرعة المنخفضة. السرعات المختلفة تؤدي إلى خسائر مختلفة في عزم الدوران. ولكن يمكن ضبط عدد اللفات الأخيرة التي تؤدي سرعة أقل.



السؤال 3: إذا كانت هناك حاجة إلى تغييرات في البرنامج، فهل يمكنك التدخل عن بعد للقيام بهذا العمل؟

إجابة:نعم، HMI لديه وظيفة wifi، يمكننا التحكم عن بعد PLC من نظامنا.





1. عادة سوف نستخدم حالة الخشب الرقائقي التبخير للتغليف. بالنسبة لبعض الآلات الكبيرة، يمكننا استخدام لوح فولاذي وغطاء فيلم بلاستيكي. يتم طلاء جميع الآلات بطلاء أو زيت مضاد للصدأ قبل مغادرة المصنع.
2. يمكن أن تكون الحزمة حسب متطلبات العملاء
