آلة تكسية الفتحات الداخلية الأوتوماتيكية TIG

آلة تكسية الفتحات الداخلية الأوتوماتيكية TIG

I. متطلبات اللحام

• لإكمال اللحام التلقائي لتراكب الثقب الداخلي للأنبوب/الأنبوب. تأكد من أن النموذج موحد وله مظهر جيد، وعمق الانصهار وعرض الانصهار يفي بمتطلبات اللحام، وسهل التثبيت.

• يمكن للآلة أن تعمل بشكل متواصل لمدة 24 ساعة.
• المواد القابلة للتطبيق: الفولاذ المقاوم للصدأ، الفولاذ الكربوني
• تشمل نظام التبريد
• يمكن أيضًا استخدام هذه الآلة لتراكب الأسطح



II. ميزة المعدات



آلة تكسية الفتحات الداخلية الأوتوماتيكية TIG:



1. تتحرك شعلة اللحام للأمام-للخلف مع المحور وقطعة العمل الملحومة. قطعة العمل تدور، موضع اللحام أفقي.
2. يتم تشغيل دوران قطعة العمل بواسطة رأس الطاقة، وموضع الوجه النهائي، واللحام الدوار.
3. إنها تعتمد وضع تغذية الأسلاك من النوع الدفعي لضمان استقرار تغذية الأسلاك.
4. يمكن تعديل شعلة اللحام طوليًا لتناسب أنواع اللحام المختلفة.
5. PLC للتحكم في العملية برمتها. يتم تعديل سرعة دوران قطعة العمل بواسطة عاكس مكيف الهواء، والضبط بدون خطوات، لتحسين موثوقية المعدات.
6. يمكن تعديل شعلة اللحام لأعلى ولأسفل، ومن جانب إلى آخر، وتدويرها بزاوية لتلبية متطلبات اللحام.



III.معلمات التقنية

طول اللحام المطبق	ماكس 1000 ملم
قطر اللحام المطبق	50.8-300 ملم
نوع الأنبوب	أجوف
سرعة الدوران	0.2-2r.p.m
قوة المحرك	0.75 كيلو واط
نطاق رفع شعلة اللحام	وفقا لقطر الشغل الأقصى
قطر السلك	1.2 ملم - 2.4 ملم
آلة العمل الجهد	380 فولت 3 فاز 50 هرتز لقوة اللحام 220 فولت مرحلة واحدة للجهاز الرئيسي



IV. تكوين المعدات

جسم الآلة يعتمد جسم ملحوم. قاعدة الآلة ملحومة بواسطة أنبوب مربع ولوحة فولاذية. وسوف تختار المعالجة الحرارية الصلب بعد اللحام. يتم تثبيت العمود وذراع الرافعة وصندوق محور الدوران وآلية تحديد موضع الوجه النهائي في قاعدة الماكينة.

1.يتم تثبيت الأنبوب بواسطة ظرف دوار ومدعوم بقوس من العجلات الدوارة. يمكن تعديل المسافة بين الأقواس وفقًا لطول الأنبوب.

2. يتكون صندوق محور الدوران من محرك تردد AC، ومخفض، وتركيبات، وغطاء موصل ومكونات أخرى. يتم ضبط سرعة الدوران عن طريق التحكم في السائق لتغيير سرعة المحرك. يتم تثبيت دوران قطعة العمل بواسطة ظرف. الأكمام الموصلة تستخدم الأكمام النحاسية المرنة، والاتصال بين الأكمام النحاسية وقطعة العمل مرنة. يتم سكب زيت موصل بين الغلاف النحاسي وقطعة العمل، وهو مضاد للتآكل وموصلية كهربائية جيدة.

3. تثبيت وضبط شعلة اللحام للأمام -آلية الرجوع إلى الخلف: يتم تحريك شعلة اللحام للأمام - للخلف، مدفوعة بمحرك مؤازر، لتحقيق التبديل بين محطة التحضير واللحام. تعتمد شعلة اللحام نوع سلك الدفع لضمان تغذية الأسلاك المستقرة. يمكن تعديل شعلة اللحام لأعلى ولأسفل ولليسار ولليمين وللدوران بزاوية. يعتمد الضبط الدقيق لشعلة اللحام على المحرك - الذي يتم تشغيله لأعلى ولأسفل ووضع الضبط الدقيق وضبط المسمار، والضبط الدقيق، ودقة تحديد المواقع العالية.



4. استخدم شعلة لحام TIG مخصصة خاصة لتلبية متطلبات هذا القطر الصغير.

صور V. التفاصيل

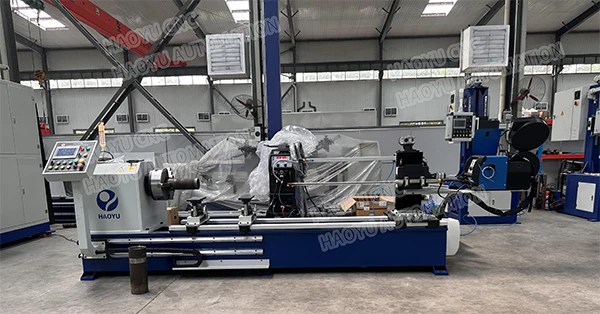

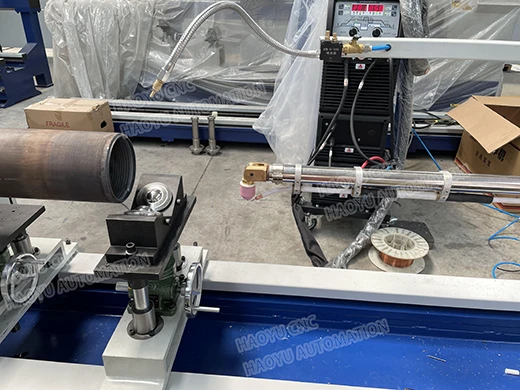

الكسوة التلقائية للثقب الداخلي TIGآلة:

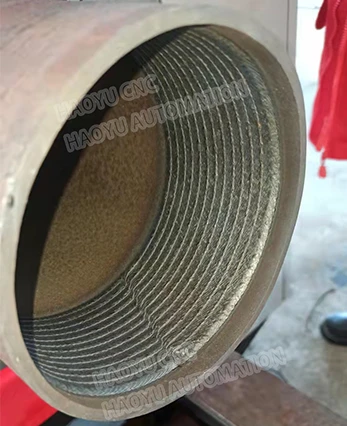

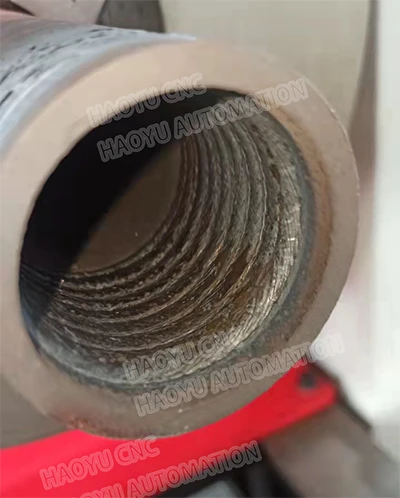

آلة تكسية الثقب الداخلي عرض تأثير لحام TIG:

VI.Vedio للرجوع اليها



آلة تكسية الفتحات الداخلية الأوتوماتيكية TIG
